1、PEM-5012磁场电磁铁是一种可调的磁场源，用于科研单位，高等院校及工厂做物质磁效应实验、测试等，是一种用途非常广泛的磁场发生器装置。它可用于磁性材料测量装置、振动样品磁强计、霍尔效应研究、磁光效应研究、磁电阻效应研究、磁致伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置以及对磁性器件的充磁和退磁等等。

2、PEM-5012型45度倾斜磁场电磁铁工作原理

PEM-5012磁场电磁铁是由励磁线包、轭铁、铁芯（极柱）、极头等组成的闭合磁路，励磁线圈/包加上一定大小的电流、就产生一定大小的磁场，外部励磁线圈的磁场对铁芯（极柱）进行磁化作用，其内部的排列不规则的铁磁性金属原子重新规则排列，共同指向一个方向，增加了磁通（磁放大），由于铁芯、轭铁的磁路作用、在气隙间就产生很大的磁通量，当控制电源电流变化时，极头间气隙中形成可控的磁感应磁场。

3、PEM-5012磁场电磁铁特点：

磁场气隙单向可调，双轭卧式结构，磁场方向水平平行；横向卧式座放，倾斜45度角，具有很宽阔的操作空间，便于取放样品和与其他设备的组合架构，而且美观合理。是磁性研究最为常见的磁场发生器装置之一，适用于霍尔效应研究，磁电阻效应研究、磁滞伸缩研究、转矩磁强计、力法磁强计、振动样品磁强计、磁化率测量装置、磁性材料测量等。

4、主要技术指标

极面直径：φ80mm

磁场方向：水平方向

结构样式：水平卧式、倾斜45度

工作气隙：0～50mm 、 连续可调

冷却方式：水冷

磁场强度：

工作气隙10mm时，H≥2.6T

工作气隙20mm时，H≥2.2T

工作气隙30mm时，H≥1.8T

工作气隙40mm时，H≥1.5T

工作气隙50mm时，H≥1.3T

工作电流：0-40A

外形尺寸：1000（L）*800(W)*1020(H)

重量：800kg

水冷系统工作，电磁铁能长时间工作。

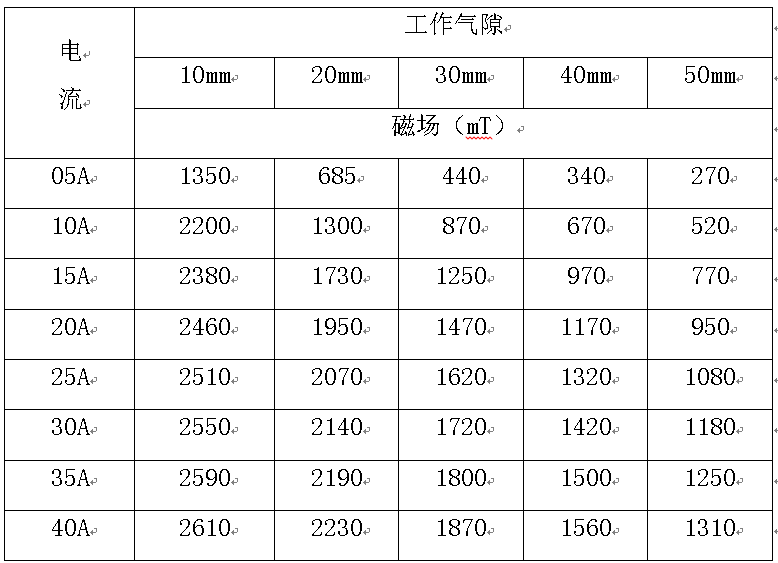

5、磁场参考表
