PEM-1520EX磁场电磁铁

1、PEM-1520EX磁场电磁铁是一种可调的磁场大小的电磁设备，采用H级180度电磁线、水箱冷却（力田专利：ZL 2012 2 0426436.3）适用于科研，高等院校及工厂做物质磁效应实验、测试等，是一种用途非常广泛的磁场发生器装置。

它可用于磁性材料测量装置、振动样品磁强计、霍尔效应研究、磁光效应研究、磁电阻效应研究、磁致伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置以及对磁性器件的充磁和退磁等等。

2、PEM-1520EX磁场电磁铁工作原理

PEM-1520EX磁场电磁铁是由励磁线包、轭铁、铁芯（极柱）、极头等组成的闭合磁路，励磁线圈/包加上一定大小的电流、就产生一定大小的磁场，外部励磁线圈的磁场对铁芯（极柱）进行磁化作用，其内部的排列不规则的铁磁性金属原子重新规则排列，共同指向一个方向，增加了磁通（磁放大），由于铁芯、轭铁的磁路作用、在气隙间就产生很大的磁通量，当控制电源电流变化时，极头间气隙中形成可控的磁感应磁场。

3、PEM-1520EX磁场电磁铁特点：

磁场气隙单向可调，双轭卧式结构，磁场方向水平平行；单边调节、节约空间，具有很好的操作空间，便于取放样品和与其他设备的组合架构，而且美观合理。是磁性研究最为常见的磁场发生器装置之一，适用于霍尔效应研究，磁电阻效应研究、磁滞伸缩研究、转矩磁强计、力法磁强计、振动样品磁强计、磁化率测量装置、磁性材料测量等

4、主要技术指标

极面直径 ：φ200mm

工作气隙 ：0～55mm连续可调。

中心磁场强度 ：

 H≥620mT 工作气隙10mm时;

 H≥400mT 工作气隙20mm时;

 H≥280mT 工作气隙30mm时;

 H≥210mT 工作气隙40mm时;

 H≥160mT 工作气隙55mm时;

工作电流 ：DC 0～8A

线包绝缘 ：＞10MΩ

冷却方式 ：水箱水冷(力田专利技术）

重    量 ：300kg

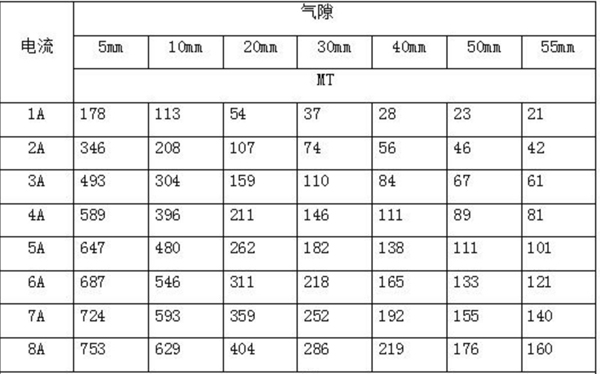

5、磁场参考
